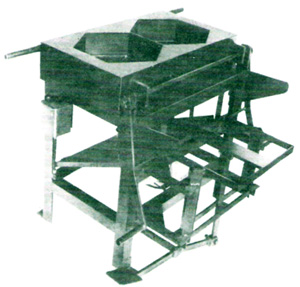

La Machine
Vibro-PAV offre la possibilité de fabriquer des PAVÉS Auto-Bloquants
et Ordinaires
partout dans le Monde.
Simple installation sans
travaux Exploitation en petite fabrique
Presse compacte. Très simple et robuste,
sur-dimensionnée.
Puissance du moteur
électrique pour vibrations............2,5 Kw
Courant électrique triphasé normalisé 220/380 Volts -
2 Pôles - 2870 tours/mn - Tension : 50 Hz
Vitesse de rotation du Vibreur : 3.500 tours/mn
Consultez les
EXPLICATIONS sur la Machine Vibro-PAV : Document Nº
7001-001.pdf
PAVÉS

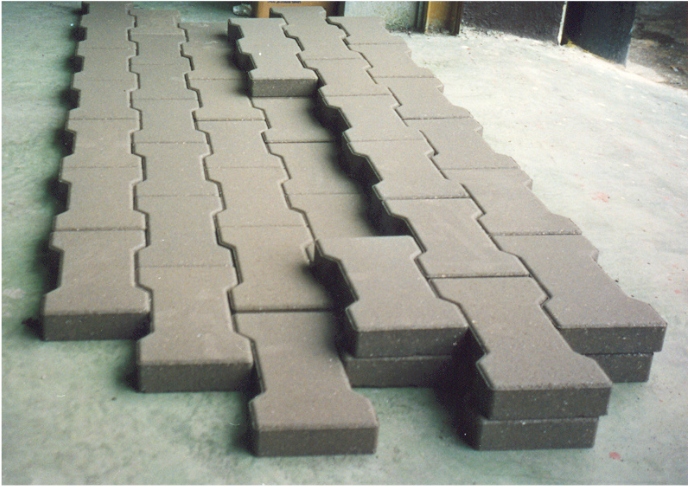

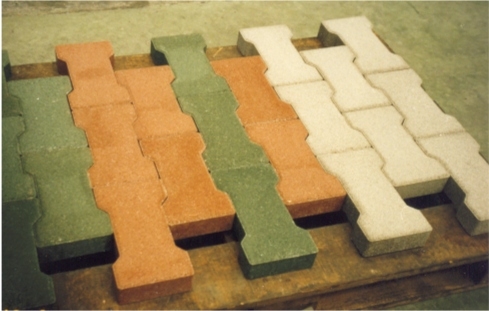

AutoBloquants en H

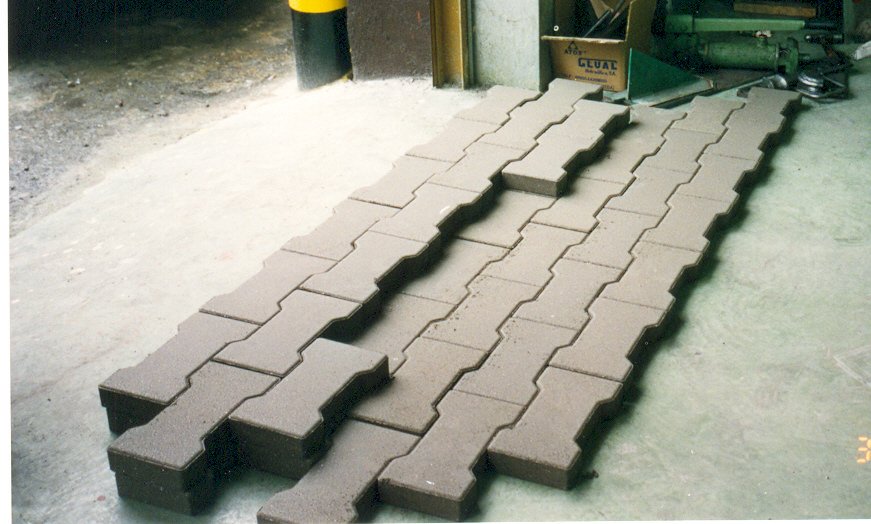

PAVÉ AutoBloquant en Z
PAVÉS
Hexagonaux
PAVÉS
en Triangle (3 petits
pavés hexagonaux joints)
CHOIX des 5 MOULES
MOULE Nº 1 pour la
fabrication de 6 PAVÉS Auto-Bloquants en Z
par cycle
POSE : 30 PAVÉS au m2
24 Cycles heure
en production qualité
optimum et/ou bicouche Production horaire: 144 PAVÉS en qualité super
Permet une surface pavée de 4,8 m2 à l'heure
Cycle de 1 mn 30 sec pour
fabrication courante : 8 m2
à l'heure
Épaisseur des PAVÉS : 6 cm - 8 cm -
10 cm
Belle face d'usure avec les bords chanfreinés
MOULE Nº 2 pour la fabrication de 6 PAVÉS en
Triangle
par cycle
POSE : 30 PAVÉS au m2
24 Cycles heure
en production qualité
optimum et/ou bicouche Production horaire: 144 PAVÉS en qualité super
Permet une surface pavée de 4,8 m2 à l'heure
Cycle de 1 mn 30 sec pour
fabrication courante : 8 m2
à l'heure
Épaisseur des PAVÉS : 6 cm -
8 cm - 10 cm
Belle face d'usure avec les bords chanfreinés
MOULE
Nº 3 pour la fabrication de 4 PAVÉS Auto-Bloquants en H
par cycle
POSE : 30 PAVÉS au m2
24 Cycles heure
en production qualité
optimum et/ou bicouche Production horaire: 96 PAVÉS en qualité super
Permet une surface pavée de 3,2 m2 à l'heure
Cycle de 1 mn 30 sec pour
fabrication courante : 5,3 m2
à l'heure
Épaisseur des
PAVÉS : 6 cm - 8 cm - 10 cm
Belle face d'usure avec les bords chanfreinés
MOULE Nº 4 pour la
fabrication de 2 PAVÉS
HEX
par cycle
POSE : 11 PAVÉS au m2
24 Cycles heure
en production qualité
optimum et/ou bicouche Production horaire: 48 PAVÉS en qualité super
Permet une surface pavée de 4,36 m2 à l'heure
Cycle de 1 mn 30 sec pour
fabrication courante : 7,27 m2
à l'heure
Épaisseur des PAVÉS : 6 cm - 8 cm -
10 cm
Belle face d'usure avec les bords chanfreinés
MOULE Nº 5 pour la fabrication de 6 PAVÉS Curvilignes
par cycle
POSE : 30 PAVÉS au m2
24 Cycles heure
en production qualité
optimum et/ou bicouche Production horaire : 144 PAVÉS en qualité super
Permet une surface pavée de 4,8 m2 à l'heure
Cycle de 1 mn 30 sec pour
fabrication courante : 8 m2
à l'heure
Épaisseur des PAVÉS : 6 cm - 8 cm - 10 cm
Belle face d'usure avec les bords chanfreinés
PRODUCTION
La fabrication non-stop 24 x 24 h est possible avec 3 équipes.
24 cycles à
l'heure en moyenne en qualité optimum
40 cycles à l'heure en fabrication courante épaisseur 6 cm
Recommandons des séances de travail de 7 heures par équipe.
FONCTIONNEMENT
Aucun effort humain modéré pour la fabrication.
Totale sécurité pour le Personnel.
Les PAVÉS sont déposés sur une planche de bois de dimensions 70 cm x 44
cm
Nombre de planches nécessaires pour fabrication courante : 600
planches NOTA : Les
planches ne sont pas de la fourniture HYPERBRICK
ENTRETIEN
Sans entretien
particulier autre que le nettoyage à chaque changement d'équipe ou de session de travail.
On ne saurait être trop insistant sur la nécessité de bien nettoyer la
machine
en général et tout particulièrement les creux du moules.
Aucun autre soin sur la machine
autre que le soucis de bien soigner
la Machine Vibro-PAV pour compter sur elle, à tout moment.
PERSONNEL
L’ ÉQUIPE de FABRICATION se compose de 3 Opérateurs :
2 Opérateurs sur la Machine et 1
Opérateur pour la préparation de la masse.
Code Douanier (TARIC) de la Machine Vibro-PAV : 8479 30 10
Emballage : en caisse bois de Longueur 140 cm x
Largeur 120 cm x Hauteur 120 cm Poids de la caisse + Machine et son Moule = 300 Kg
Vente hors taxes pour Exportation : maritime ou avion ou terrestre
Mise en marche : immédiate, sans installation
