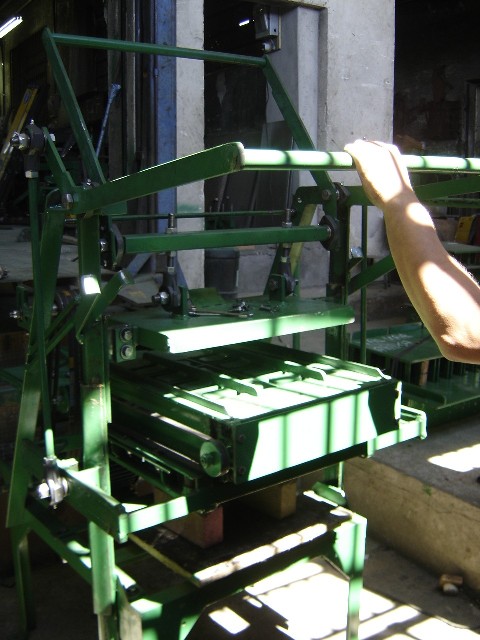

MACHINE manuelle pour fabrication
de PRODUITS en BÉTON Vibré




Spécialement conçue pour répondre
à des besoins de construction
dans les Pays en développement.

LISTE des PHOTOS : http://www.hyperbrick.com/3019-005.pdf

photo PAB-001    ■ photo PAB-003    photo PAB-004     ■ photo PAB-006

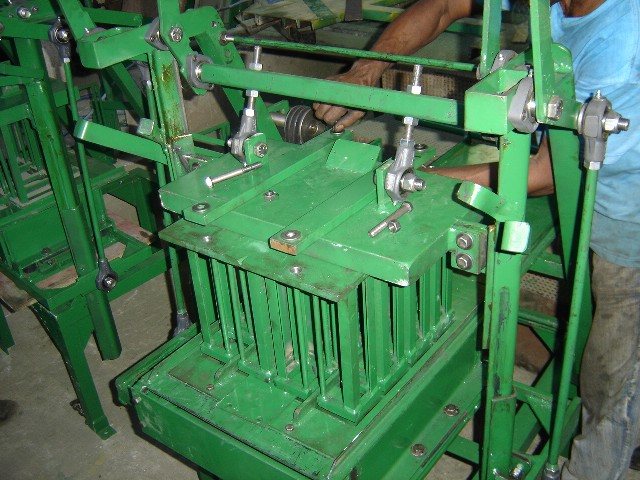

photo PAB-007    ■ photo PAB-013    ■ photo PAB-037     ■ photo PAB-038

photo PAB-052
■ photo PAB-071   ■ photo PAB-072     ■ photo PAB-055

photo PAB-073
■ photo PAB-074   ■ photo PAB-076     ■ photo PAB-077

photo PAB-078
■ photo PAB-057   ■ photo PAB-081     ■ photo PAB-008


■ photo PAB-050    ■ photo PAB-075   ■ photo PAB-082

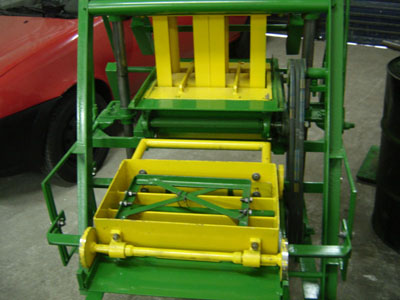

 ■ photo PAB-079

Voir VIDEO

La PRESSEaBLOCS offre la possibilité de fabriquer des
BLOCS Creux, Pleins et Alvéolés
et autres produits normalisés
partout dans le Monde.

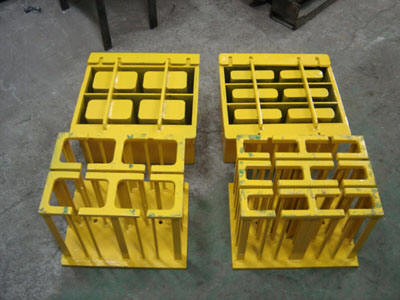

Consulter notre Liste des MOULES

15 MOULES au CHOIX

1.800 PARPAINGS de 10 x 20 x 40)
par équipe de 8 heures

MOULE pour 2 PARPAINGS 15 x 20 x 40
MOULE pour 3 PARPAINGS 10 x 20 x 40

  Simple installation sans travaux
  Exploitation en petite fabrique

  Presse compacte.
  Très simple et robuste, sur-dimensionnée.

  MOTEUR Électrique pour la vibration: voir PHOTO . PAB-038.pdf
  Puissance du moteur électrique pour vibrations : 2,2 Kw
  Courant électrique triphasé normalisé 380 Volts - Tension : 50 Hz

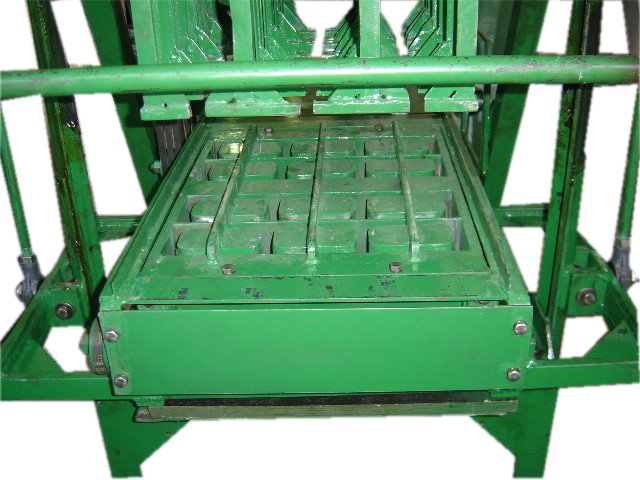

  MOULE :
  Dimensions : 53 cm x 42 cm x hauteur 30 cm
  Poids : 60 Kg

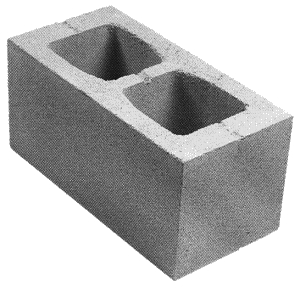

 PARPAINGS Creux



BLOCS Creux appelés 20 x 20 x 40
 PARPAING 20-C

Poids : 12,6 Kg

Dimensions réelles :  de 19 cm de large x 19 cm de haut x 39 cm de long
  Deux creux de 153 x 134 mm
 Cloisons d' épaisseur 28 mm
 MOULE pour 1 BLOC par cycle
 Production : 600 Blocs en 8 heures
 Cycle de 48 sec en moyenne.





 BLOCS Creux appelés 15 x 20 x 40
 PARPAING 15-C

Poids 10 Kg

Dimensions réelles : de 14 cm de large x 19 cm de haut x 39 cm de long
 Deux creux de 157 x 90 mm
 Cloisons d' épaisseur 25 mm


MOULE pour 2 BLOCS par cycle
 Production : 1.200 Blocs en 8 heures
 Cycle de 48 sec en moyenne.





BLOCS Creux appelés 10 x 20 x 40
 PARPAING 10-C


 Poids : 7,67 Kg


Dimensions réelles : de 9 cm de large x 19 cm de haut x 39 cm de long
 Deux creux de 162 x 46 mm
 Cloisons d'épaisseur 22 mm
 MOULE pour 3 BLOCS par cycle
 Production : 1.800 Blocs en 8 heures
 Cycle de 48 sec en moyenne





1/2 BLOCS Creux appelés 20 x 20 x 20
 1/2 PARPAING 20-C


 Poids : 6,9 Kg


Dimensions réelles : Carré de 19 cm de large x 19 cm de haut
 Creux de 134 x 134 mm
 Cloisons d'épaisseur 28 mm
 MOULE pour 2 BLOCS par cycle
 Production : 1.200 "1/2 Blocs" en 8 heures
 Cycle de 48 sec en moyenne.

PARPAINGS Pleins



 BLOCS Pleins appelés 20 x 20 x 40 (sans trou)
 PARPAING 20-P

Poids : 28,16 Kg

Dimensions réelles :  de 19 cm de large x 19 cm de haut x 39 cm de long
 MOULE pour 1 BLOC par cycle
 Production : 500 Blocs en 8 heures
 Cycle de 58 sec.


 BLOCS Pleins appelés 15 x 20 x 40 (sans trou)
 PARPAING 15-P

Poids 20,7 Kg

Dimensions réelles : de 14 cm de large x 19 cm de haut x 39 cm de long

 MOULE pour 2 BLOCS par cycle
 Production : 1.000 Blocs en 8 heures
 Cycle de 58 sec.



 BLOCS Pleins appelés 10 x 20 x 40 (sans trou)
 PARPAING 10-P


 Poids : 13,3 Kg


Dimensions réelles : de 9 cm de large x 19 cm de haut x 39 cm de long
 MOULE pour 4 BLOCS par cycle
 Production : 1.500 Blocs en 8 heures
 Cycle de 58 sec.

 1/2 BLOCS Pleins appelés 20 x 20 x 20 (sans trou)
 1/2 PARPAING 20-P

Poids : 11,7 Kg

Dimensions réelles :  Cube de 19 cm
 MOULE pour 2 BLOCS par cycle
 Production : 1000 Blocs en 8 heures
 Cycle de 58 sec.

PARPAINGS Alvéolés


 BLOCS Creux Alvéolés appelés 20 x 20 x 40
 PARPAING 20-A

Poids : 15,2 Kg

Dimensions réelles :  de 19 cm de large x 19 cm de haut x 39 cm de long
 Deux creux borgnes de 153 x 134 mm
 Voile de fond : 32 mm
 Cloisons d' épaisseur 28 mm
 MOULE pour 1 BLOC par cycle
 Production : 480 Blocs en 8 heures
 Cycle de 60 sec en moyenne.


 BLOCS Creux Alvéolés appelés 15 x 20 x 40
 PARPAING 15-A

Poids 11,56 Kg

Dimensions réelles : de 14 cm de large x 19 cm de haut x 39 cm de long
 Deux creux borgnes de 157 x 90 mm
 Voile de fond : 28 mm
 Cloisons d' épaisseur 25 mm


MOULE pour 2 BLOCS par cycle
 Production : 960 Blocs en 8 heures
 Cycle de 60 sec en moyenne.


 BLOCS Creux Alvéolés appelés 10 x 20 x 40
 PARPAING 10-A

 Poids : 8,4 Kg


Dimensions réelles : de 9 cm de large x 19 cm de haut x 39 cm de long
 Deux creux borgnes 162 x 46 mm

Voile de fond : 24 mm
 Cloisons d'épaisseur 22 mm
 MOULE pour 3 BLOCS par cycle
 Production : 1.440 Blocs en 8 heures
 Cycle de 60 sec en moyenne



 1/2 BLOCS Creux Alvéolés appelés 20 x 20 x 20
 1/2 PARPAING 20-A


 Poids : 8,1 Kg


Dimensions réelles : Carré de 19 cm de large x 19 cm de haut
 1 Creux borgne de 134 x 134 mm
 Voile de fond : 32 mm
 Cloisons d'épaisseur 28 mm
 MOULE pour 2 demis BLOCS par cycle
 Production : .920 "1/2 Blocs" en 8 heures
 Cycle de 60 sec en moyenne.

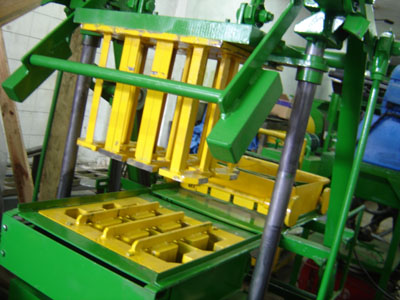

HOURDIS



 HOURDIS-14

Hauteur 14 cm x Longueur 39 cm x Largeur 19 cm

Poids : 11 Kg

MOULE pour 2 Hourdis par cycle
 Production : 1.000 Blocs en 8 heures
 Cycle de 58 sec.

                                                      CHAINAGES - LINTEAUX




 BLOCS en U appelés 20 x 20 x 40
 CHAINAGE-20

Poids : 20,12 Kg

Dimensions réelles :  de 19 cm de large x 19 cm de haut x 39 cm de long
 Épaisseur des cloisons : 28 mm
 Épaisseur du fond : 32 mm
 MOULE pour 1 BLOC par cycle
 Production : 600 Blocs en 8 heures
 Cycle de 48 sec en moyenne.



BLOCS en U appelés 15 x 20 x 40
 CHAINAGE-15

Poids : 15,2 Kg

Dimensions réelles :  de 14 cm de large x 19 cm de haut x 39 cm de long
 Épaisseur des cloisons : 25 mm
 Épaisseur du fond : 28 mm
 MOULE pour 2 BLOCS par cycle
 Production : 1.200 Blocs en 8 heures
 Cycle de 48 sec en moyenne

  PRODUCTION

La fabrication non-stop 24 x 24 h est possible avec 3 équipes.
  Recommandons des séances de travail de 7 heures par équipe.



  FONCTIONNEMENT


Document Nº 1055-001.pdf

 Aucun effort humain pour la fabrication.

 Totale sécurité pour le Personnel.

 Les BLOCS sont déposés sur une planche de bois de dimensions 45 x 35 cm


NOTA : Les planches ne sont pas de la fourniture HYPERBRICK

  ENTRETIEN
 Sans entretien particulier autre que le nettoyage à chaque changement d'équipe
 ou de session de travail.
 On ne saurait être trop insistant sur la nécessité de bien nettoyer la machine
 en général et tout particulièrement le moule
.

  Aucun autre soin sur la machine autre que le soucis de bien soigner
  la PRESSaBLOCS pour compter sur elle, à tout moment.

 PERSONNEL
 L’ ÉQUIPE de FABRICATION se compose de 3 Opérateurs
 1 Opérateur sur la Machine et 2 Opérateurs pour la préparation de la masse.

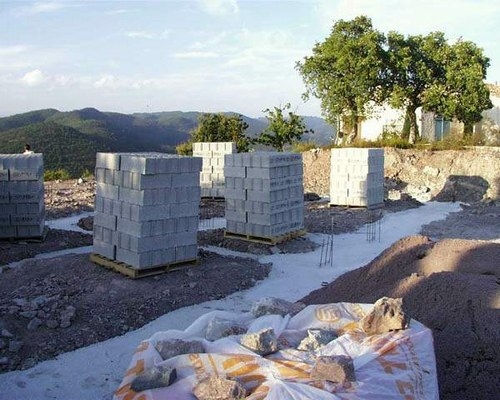

Des beaux parpaings !!!




  Code douanier (TARIC) de la PRESSaBLOCS : 8474 20 90

  Emballage : en caisse de hauteur maxi : 157 cm
  Poids de la caisse + Machine et 2 Moules = 410 Kg

  Emballage de la Caisse du CHARIOT :
  230 cm de long x 157 cm de large x 89 cm de haut

  Poids de la caisse + Chariot : 85 Kg

  Exportation maritime de préférence

  Mise en marche
: immédiate, sans installation

  Temps de changement de moule : 1 heure

Click pour demander les PRIX

****   Machine  à  vibrer  pour  fabriquer  des  BLOCS   Creux  en  béton   ****



Machine pour la fabrication de PAVÉS en Béton vibré
Machine pour la fabrication de PAVÉS en Béton vibré
 5 Moules au choix




Téléphone1 : 00 (34) 921 55 11 63
Téléphone2 : 00 (34) 609 173 633
Fax : 00 (34) 921 55 11 63
E-Mail1 : hyperbrick@hyperbrick.com
E-Mail2 : michelbride@hyperbrick.com
E-Mail3 : commercial@hyperbrick.com
E-Mail4 : technique@hyperbrick.com

 WEB : www.hyperbrick.com

Date dernière mise à jour : 04-08-2012
Back



RENSEIGNEMENTS


 DIMENSIONS Machine

Longueur : 130 cm
  Largeur : 110 cm
  Hauteur : (pies télescopiques)

  DIMENSIONS Caisse

Longueur : 136 cm
  Largeur : 112 cm
  Hauteur maxi: 156 cm

  POIDS  de la  Machine :   240 Kg

  POIDS Caisse
  de la  Machine + 3 Moules

380 Kg

  SURFACE  pour exploitation:
  20 x 15 mètres
  (300 m2 approx.)

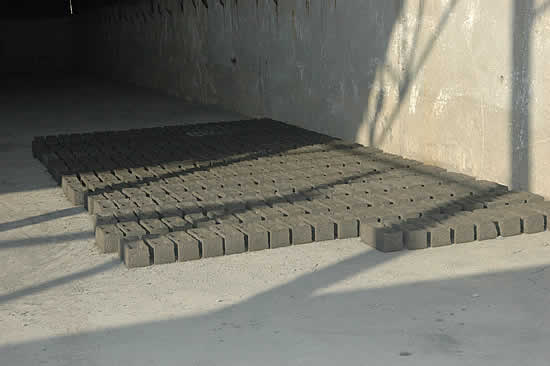

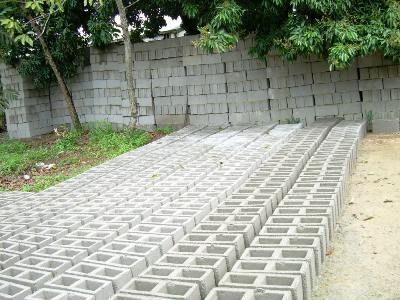

  Surface du parc de cure:

2.000 m2 approx.

AVANTAGES


Machine à vibrer
manuelle

Procédé à froid, sans cuisson.

Matières premières classique
pour béton



BLOCS Creux
BLOCS Pleins
BLOCS Alvéolés
1/2 BLOCS
CHAINAGE
S
HOURDIS


PRODUITS
normalisés

RÉSISTANCE




PRIX de VENTE







FOIRE Aux Questions








BULLETIN INFORMATIONS






Entrez sur notre BLOG









************************







****************

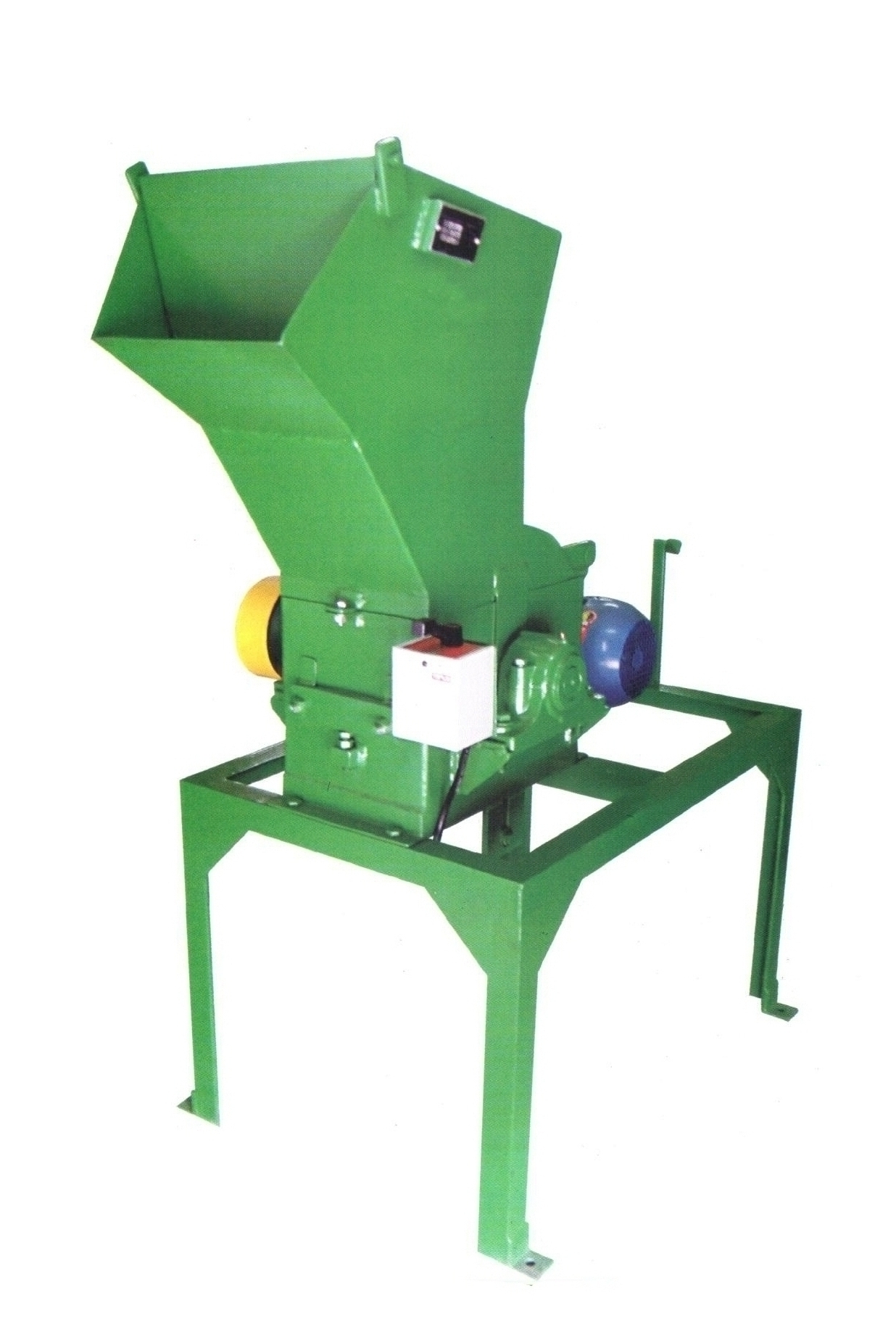

CONCASSEUR

****************
